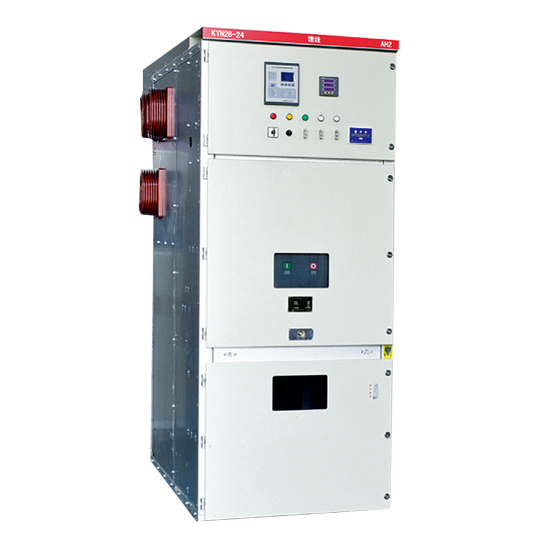

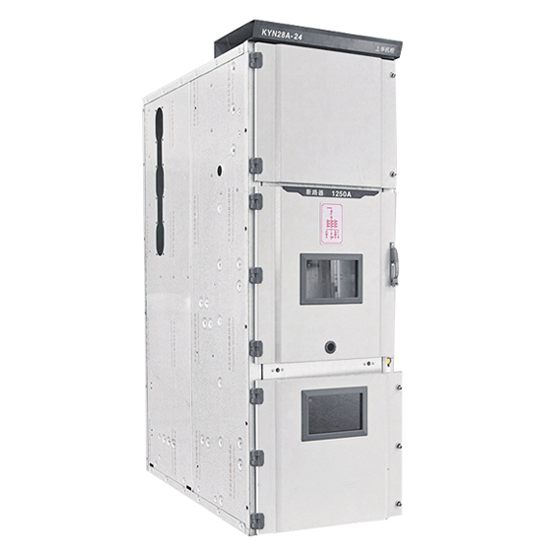

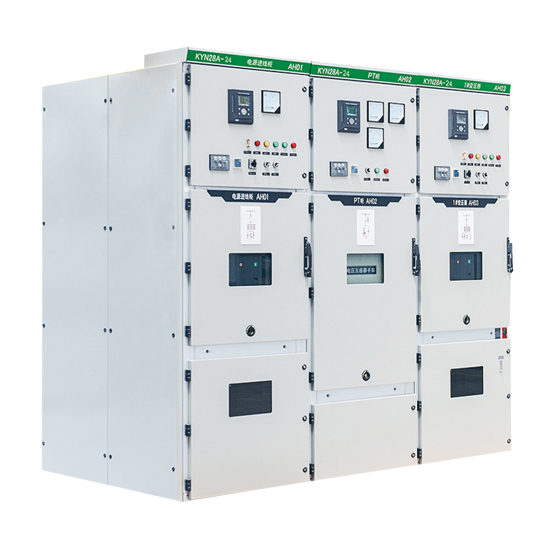

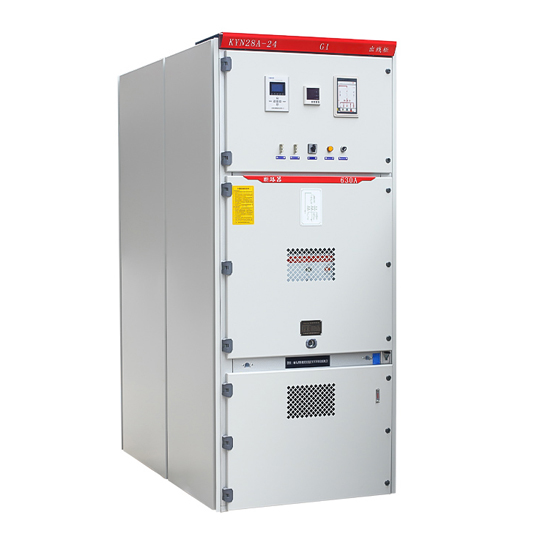

KYN28-24(Z)(GZS1)型恺装抽出式交流金属封闭开关柜系额定电压24kV三相交流50Hz的户内成套配电装置。其外壳完全是由复铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，其有很高的书L械强度，有效地保证了产况:的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。主开关VS1真空断路器，其整柜由仪表室，母线室，手车室和电缆组成。木开关柜能满足GB3906, DL404, IEC-298等标准的要求，并且具有防止误操作断路器、防比带负荷推拉手车、防止带电关合接地开关。

1.海拔高度:不超过1000m,

2.环境温度:上限+40℃，下限一10℃:

3.相对温度:日平均值不大于95%，月平均位不大于90%;

4.饱和蒸汽压:日平均值不大十2.2*10-3MPa，月平均值不大十1.8X 10-3MPa;

5.地震烈度:不超过8度;

6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

主要适用于发电厂、中小型发电机送电、工矿企事业配电及电力系统的二次变电所受电、馈电及大型高压电动机启动等，实行控制保护、监测之用。其母线系统为单母线宜可派生出单母线带旁路和双母线结构。具有实现“五防”闭锁功能。该柜体既能配用ZN63 (VSI)真空断路器，也可配用ABB公司的VD4真空断路器，实为一种性能优越的配电装置。

开关设备的安装:

按工程需要与图纸标明，将开关柜运至他们特定的位置，如果一排较长的开关柜排列（为10台以上），拼柜工作应从中间部位开始。

用特定的运输工具如吊车或叉车，严禁用滚筒撬棍。

从开关柜内抽出断路器手车，另放别处妥善保管。

在母线隔室前面松开固定螺栓，卸下垂直隔板。

松开断路器隔室下面水平隔板的固定螺栓，并将水平隔板卸下。

松开和移去底板。

从开关柜左侧控制线槽移去盖板1、2。右前方控制线槽板亦同时卸下。

在基础上一个接一个安装开关柜，包括水平和垂直两个方面，开关柜安装不平度不得超过2mm。

当开关柜完全组合（拼接）好后，可用地脚螺钉将其与基础槽钢相连或用电焊与基础槽钢焊牢。

母线安装:

开关设备中的母线采用矩形母线，且分段形式，当选用不同电流时所选用的母线只是数量规格不一，因而在安装时必须遵照下列的步骤：

1.用清洁干燥的软布擦楷母线，检查绝缘套管有否损伤，在连接部位涂上导电膏或者中性凡士林。

2.一个柜接一个柜地安装母线，将母线段和对应的分支小母线接在一起栓接时应插入合适的垫块，用螺栓拧紧。

开关设备的接地装置:

1.用预设的连接板将各柜的主接地母线连接在一起。

2.在开关柜内部联接所有接地的引线。

3.将接地闸刀的接地线与开关柜主接地母线联接。

4.将开关柜主接地母线与接地网相连。
