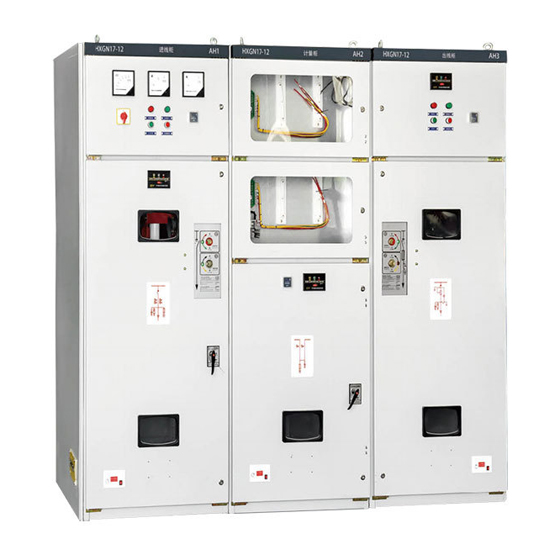

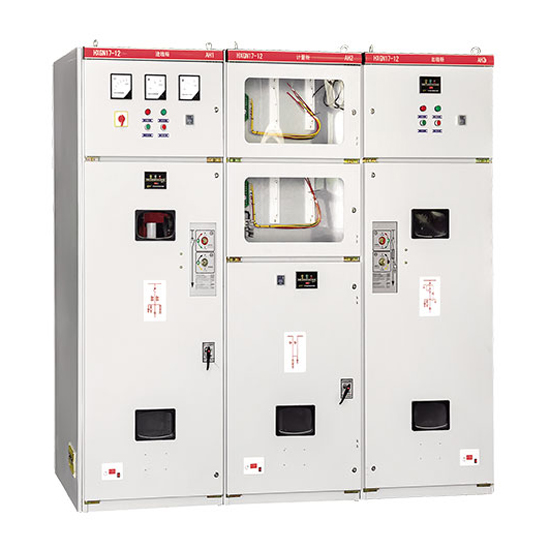

HXGN17-12箱式固定交流金属封闭开关设备(简称环网柜)是额定电压12kv。额定频率5 0 H z的交流高压成套电器装置,主要用于三相交流环网,终端配电网和工业用电设备,起接受、分配电能和等作用,它也适于装备入箱式变电站。
1.周围空气温度:-15℃- +40℃ ;
2.海拔高度:1000m 及以下;
3.湿度条件:日平均值不大于95%, 水蒸气压力日平均值不超2.2kPa;
4.月平均值不大于90%, 水蒸气压力月平均值不超过1.8kPa。
5.地震烈度:不超过8 度;
6.没有腐蚀性或可燃性气体等明显污染的场所。
注:超出上述正常使用条件时,用户可与本公司协商。

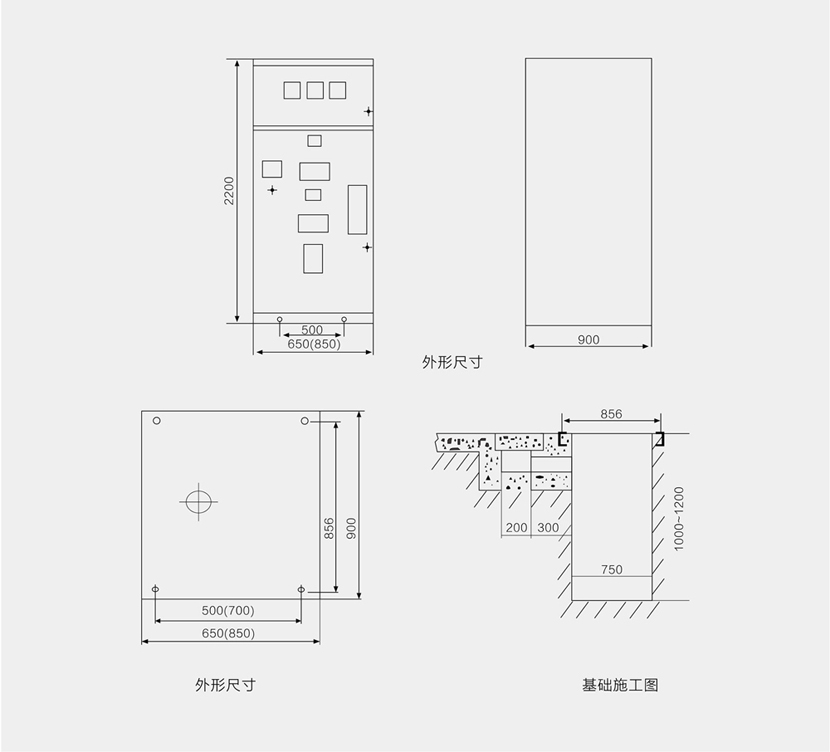

本开关柜为金属封闭箱式结构,柜体骨架由KS(8MF)型材加工而成,柜体全部采用组装结构,轻巧美观,可任意组合安装,便于无限扩展延伸;柜体即可配FN12-12型压气式负荷开关组合电器,也可配FN25-12型真空负荷开关组合电器,体积小、免维修、三项联动结构、并且具有明显的隔离断口。配FN12-12型压气 式负荷开关组合电器、FN25-12型真空负荷开关组合电器时,其安装方式灵活,可左、右侧装、正装、倒装。可手动和电动操作,并具有远动遥控功能。设有完善可靠的机械联动、联锁装置,完全达到“五防”功能。采用联动防护绝缘活门、遮挡带电触头,确保人身安全。柜体采用正面操作维护,面门装有观察窗可清楚观察柜内元件工作状态。
