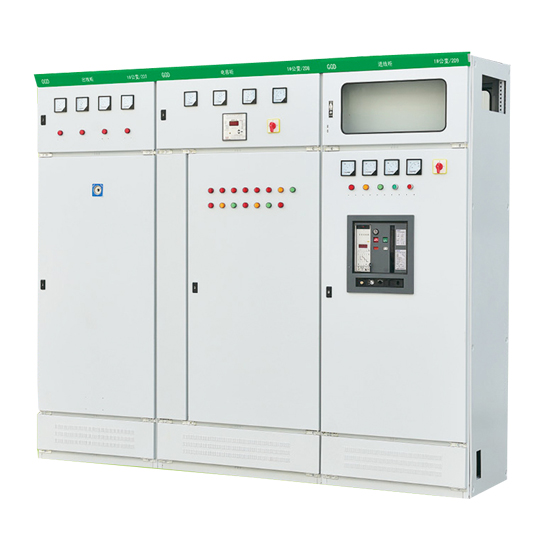

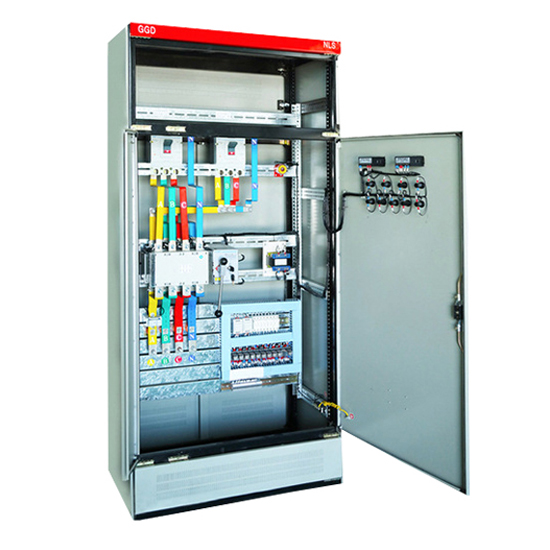

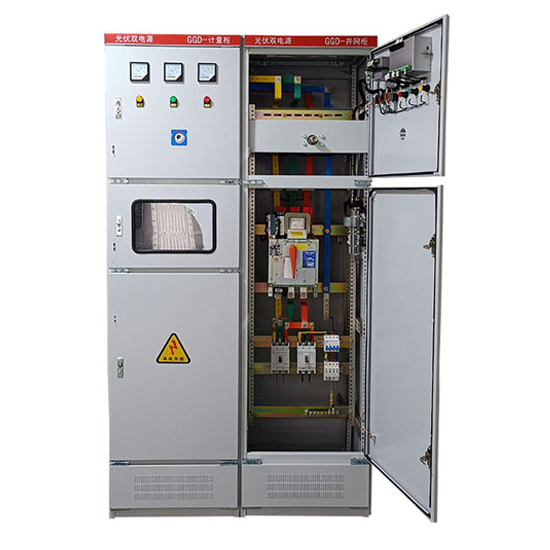

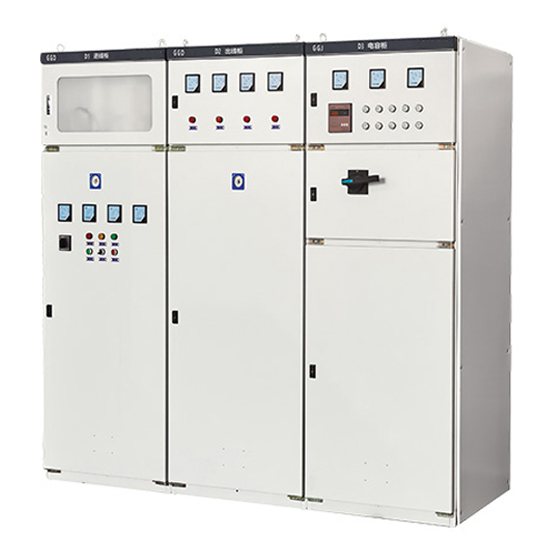

GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流1000A至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB/T7251《低压成套开关设备》等标准。

1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃

2、室内安装使用，使用地点的海拔高度不得超过2000m

3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝雾的影响。

4、设备安装时与垂直面的倾斜度不超过5度

5、设备应安装在无剧烈震动和冲击的地方，以及不足以用电器元件受到腐蚀的场所。

6、用户有特殊要求时可与制造商协商解决。

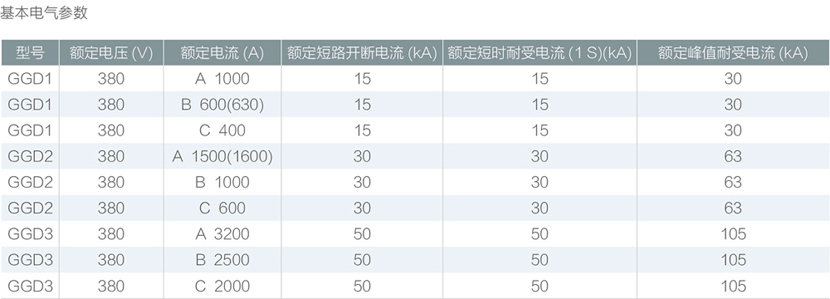

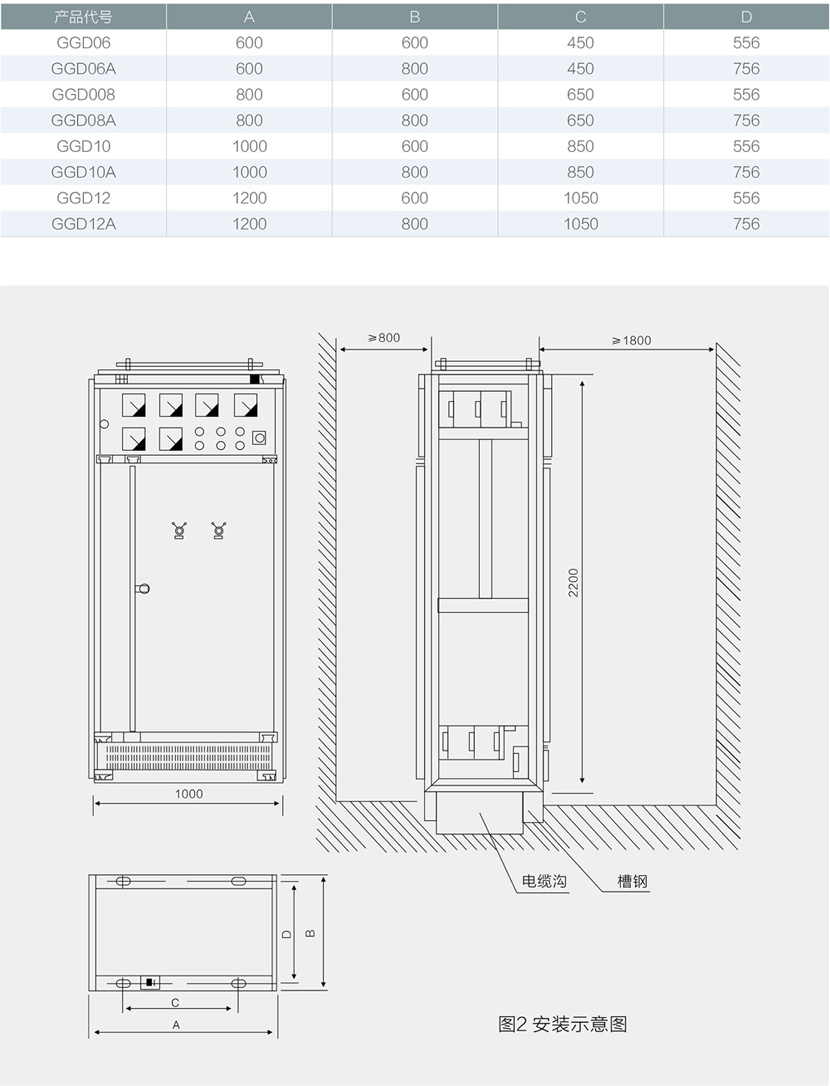

主电路方案

GGD 柜的主电路设计了129个方案，共298个规格( 不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。

其中：GGD1型49个方案123个规格

GGD2型53个方案107个规格

GGD3型27个方案68个规格

主电路方案是征求了广大设计使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3200A ，适合2000kVA 及以下的配电变压器选用。此外，为适应无功补偿的需要设计了GGJ1-GGJ2电容补偿柜，其主电路4 个方案，共12 个规格。

辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分，GGD柜内有足够的空间安装二次元件。

电器元件选择

◇ GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME、DW15、DW17、DW45、CM1、NM1 等， 同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品如DZ20等。不选用已淘汰的产品。

1.HD13BX和HS13BX型旋转操作式刀开关为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。

2.如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

3.为进一步提高主电路的动稳定能力，配用GGD柜专用的ZMJ型组合型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PP0合金材料热塑成型，绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑时套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
