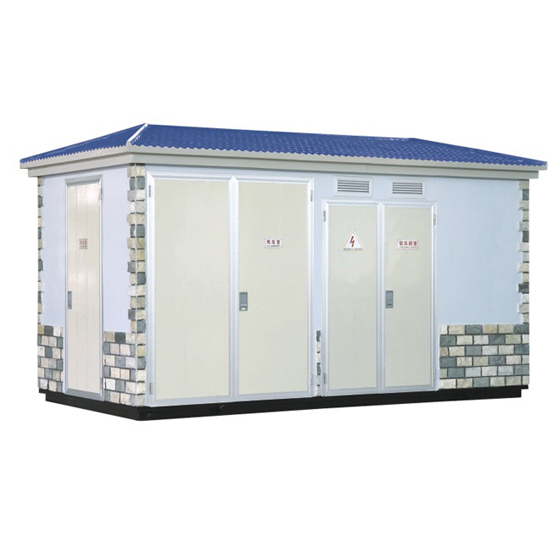

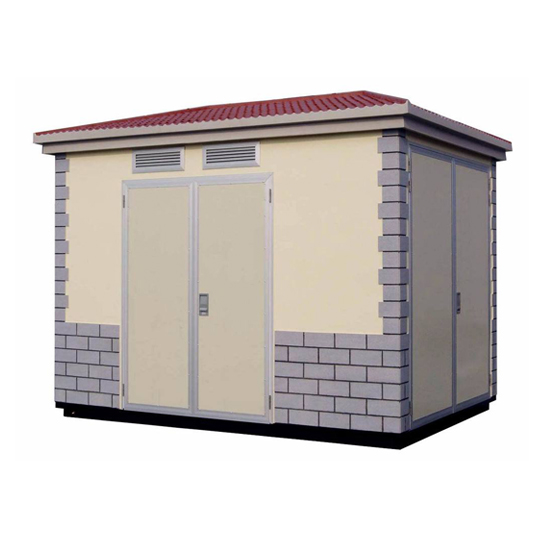

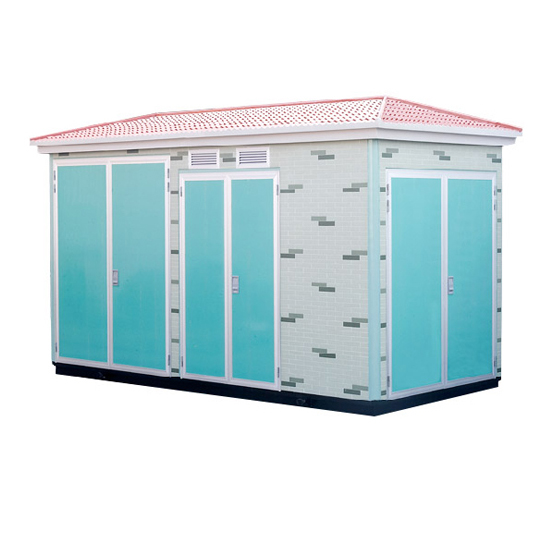

YBW-35KV环保型组合式变电站是一种将电压开关设备、变压器、低压配电设备组装成一体的成套性产品。它作为城市建设、生活小区、中小性工厂、矿山油田等用电部门的变配电设备，具有成套性强、体积小结构紧凑、可靠性高、现场安装工作量小、安装高度周期短，以及可移等特点。适当改变其外型和颜色、使之与环境适用，还可以起到美化环境的作用，是目前城乡土建变配电站的替代产品和城网建设、改造的新型成套设备。

1、海拔高度：1000m及以下。

2、环境温度：－25℃～+40℃。

3、风速：不超过35m/s。

4、空气相对湿度：不超过90%（+25℃）。

5、地震水平加速度：不大于0.4m/s，垂直加速度：不大于0.2m/s。

6、使用地点：不应有导电灰尘及对金属、绝缘物有害的腐性、易燃、易爆的危险物品。

7、安装地点无剧烈震动，垂直斜度不大于3度。

1.变电站由高压开关室、低压开关室、性电保护室和变压器室组成。高压开关室、低压开关室、继电保护室外壳可采用铝合金板、钢板或复合板制作。铝合金板表面经阳极氧化处理，增强了铝合金板的耐腐蚀性强度。钢板及钢结构件都经疆化处理，复合板具有色彩鲜艳美观并有绝热、阻燃等特点。安压器室不设封闭外壳构而高置安全网罩，既有利于空压幕通风敏热，又能确保人身和设备安全。

2.高压开关室HV高压开关室可装JYNI-35。KYNI0-35开关柜或35KV负荷开关。35KV进线和出线方式用户可自由选择架空式电缆方式.

3.低压开关室LV.当低压侧为I0KV时，低压开关室可安装XGN2-1. KZNI-12、KYNI-12开关柜，HXGNII 10F、HXGN26 10(F)环网柜。

4.当低侧为0.4KV时，低压开关室(为节省空间般不做低压开关相)内安装DWIST系列、ME系列M系列、F系列框架式断式新路和D220系列、CM系列、H 系列。sE列塑壳空气断路器。

5.断电保护室断电保护室内安装交流屏、直流屏、信号屏、保护屏。运动控制展(RTU)载波机屏或光纤终端机。

注:

根据用户要求本变电站可采用常规格继电器保护，也可采用变电站微机综合自动化系统。

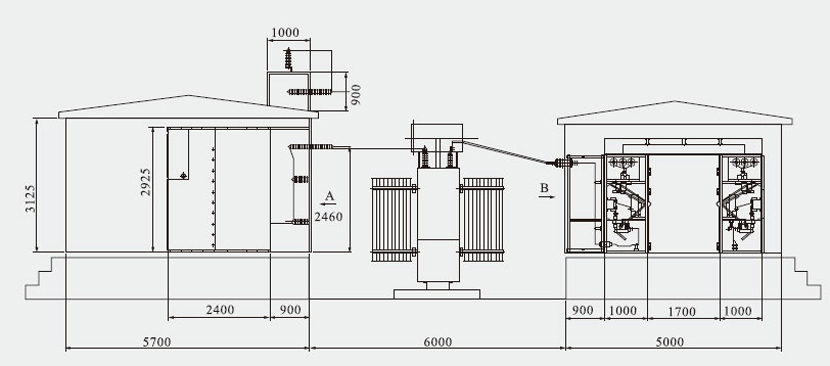

6.35KV变电站平面、立面布西示意图见图。
