景观型地埋式箱式变电站是近年来从国外引进的一种新型景观型箱式变电站，地埋式箱变占地面积只有传统箱变的30%，噪音及电磁辐射低。在闹市区、楼盘小区，产业园区，都不难发现一座座箱式变电站不仅挤占闹市黄金地面，而且错落无序有煞风景。也许是环境美化的原因，司空见惯的箱式变电站在新的参照系里显得真的有些蹩脚。随着城市建设的发展，景观型地埋式箱变应运而生。

地埋式箱变由地下式组合变压器、全绝缘全密封紧凑式高压柜、户外高压柜、户外低压柜、灯箱式低压保护外壳组成，是在工厂预先装配完成的地下变配电成套设备，亦可根据用户需求增加灯箱式电缆分支箱和灯箱式高压计量，地埋式箱变主要用于取代传统土建形式变电站、欧式箱变、美式箱变，实现变电、配电功能的新型电力产品。

1.海拔高度：不超过1000m。

2.环境温度：

周围空气最高温度不高于+40℃，最低温度不低于-5℃，且24小时最高平均温度不超过 +35℃。设备在高于以上环境温度条件中使用时，应考虑降容使用。

3.相对湿度：

相对湿度在最高温度为+40℃时不超过50%，在较低温度时，允许有较大的相对湿度（例：+20℃时为90%，但应考虑到由于温度的变化，有可能偶尔会产生适度凝露）。

4.安装倾斜度不超过3度，无经常性剧烈振动冲击场所。

5.周围空气应无爆炸性、不受腐蚀性或可燃性气体等明显污染。

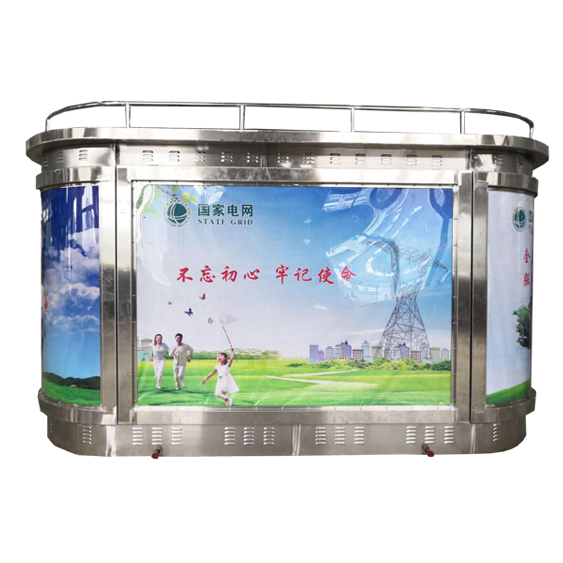

半埋式景观箱式变电站（以下简称地埋式箱变）就是为了满足上述领域的要求而设计开发的一种全新的电力成套设备，它是由地埋式变压器和广告灯箱形式的户外成套开关设备两部分组成的。地埋式变压器是由变压器、高压负荷开关、熔断器等组合在一起的一种新型的紧凑型的电力设备，它安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。作为常用景观的广告灯箱式的户外开关设备是集广告牌及户外开关设备于一体的成套设备，它安装在地面上，箱体内部为户外高低压配电柜，两侧为广告灯箱，具有佳的视觉效果。

地埋式箱变与传统箱变相比，具有以下显著的优点：

高可靠性

地埋式箱变所选用的地埋式变压器箱体采用全密封，高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式。保证了地埋式变压器的防腐和密封能力。变压器防护等级达到IP68，可浸没在水中运行，可抵御洪涝灾害，所有各项措施可保证地埋变20年的使用寿命，免维护、免检修，有效提高了供电系统的可靠性。变压器地坑基础设计和制作时进行了防水及排水考虑，顶部通风孔具备有效的防雨防水功能，侧部及底部用特种防水材料处理，渗水不能侵入，在底部安装有受自动排水系统控制的潜水泵。

节能降耗

节能降耗已成为全社会的共识，地埋式箱变选用S11系列低损耗的地埋式变压器产品，与普通变压器相比，空载损耗低30%，负载损耗低15%。如果采用非晶合金铁心的地埋式变压器，其空载损耗可下降80%。由于地埋式箱变具有体积小（实际地表占有面积只有传统欧变的1/3）、可最大限度地接近负荷中心安装，可较大幅度地节省低压出线电缆使用数量等特点，一定程度上起到了节能降耗的作用。

降低噪声

众所周知，箱式变电站对环境的影响最大的因素可以说是变压器的噪声。如果箱变安装在离居民窗口较近时，在夜深人静时其噪声不可避免的会影响居民日常生活。而一旦将变压器安装在地下，其噪声可以明显下降，对居民的影响几乎没有。

美观，与环境协调

传统箱变占地面积较大，难以很好的与环境协调。而地埋式箱变因为变压器安装在地下，不影响周围环境，安装在地面的景观型配电箱体积小，很容易与周围环境相协调。

为客户创造价值

地埋式箱变占地面积小。在住宅小区，不仅可以取代传统的配电室，减少配电房的建设，而且可以安装在小区路边、绿化带旁等，投资效益非常明显。安装在城市主干道、人口密集区、城区路灯及高速公路等场所的地埋式箱变，其地面上的大幅的广告灯箱位将为客户创造长期的广告收益价值。

地埋式景观箱式变电站应是通过型式试验的成套开关设备，并符合如下主要标准：

JB/T10544-2006  《地下式变压器》

GB/T17467-1998  《高压/低压预装式变电站》
