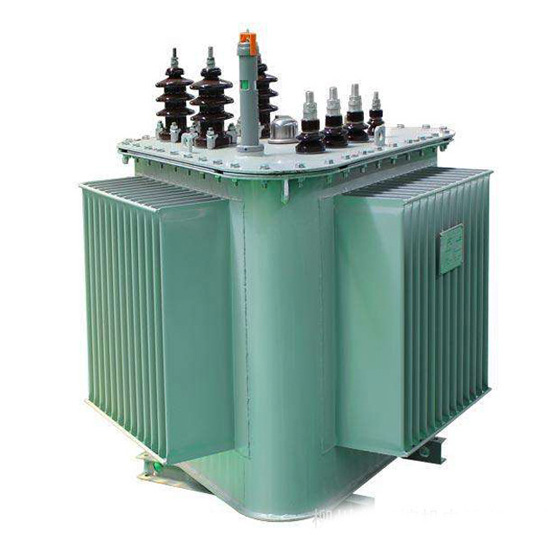

S13-M.RL-80-1600/10型全密封油浸式变压器适用于交流50Hz、额定工作电压10kV及以下的电力系统中,作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变.
1、安装高度:海拔不超过1000m:
2、电源电压的波形:似于正弦波;
3、多相电源电压的对称性:多相变压所连接的电源电压应近似对称。
4、环境温度:最高气温+40℃;最高日平均气温+30℃;最高年平均气温+20℃;最低气温-25℃ (适用于户内式变压器)。
铁芯采用材质性能不低于27ZH100冷轧硅钢片;三相三柱立体对称结构,有最短及最平衡的三相磁路;每组(卷)心片由薄钢带在专用铁心卷绕机上绕制,压力均匀紧实;铁心框经真空退火处理,消除应力,提高电磁性能。三角形铁心不需裁剪及冲剪加工,消除了传统铁心的横向、纵向接缝,减少了磁阻;铁芯柱横截面呈圆形,铁芯的填充系数最大,三角形立体结构使它的三相磁回路相等并且最短,实现了人们梦寐以求的理想变压器的铁芯结构。绕组采用瓦楞油道,不浸漆工艺,紧缩带绑扎;绕组均为同心式线圈;高压绕组具有对应分接电压要求的抽头,引至分接开关上,开关安装在箱盖上,且需切断电源后方可变换分接电压。
