光伏并网箱适用于户用和工商业光伏发电系统，地面集中式、地面组串式、地面分布式等电力用户的交流50Hz，额定工作电压380V，额定工作电流2000A的

配电系统，功率可接入130KW的逆变器,做为动力、照明及配电设备的电能转换、分配与控制之用。满足客户定制化需要。

光伏并网箱是用于在用户场地附近建设的光伏电站，运行方式以用户侧自发自用、多余电量上网；

为了限度的保护系统安全运行，确保逆变器与市电电网的安全协调，提高系统可靠性及电能计量而设计的光伏并网配电箱。

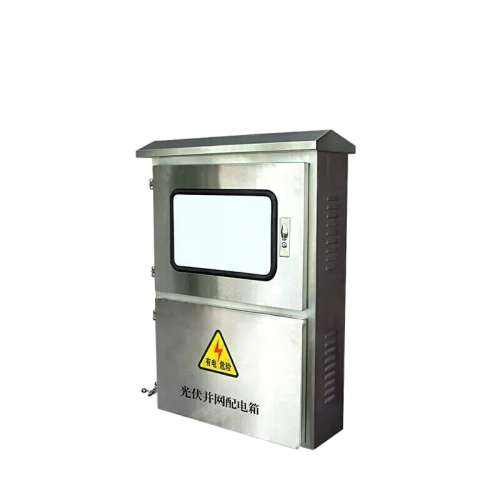

1.采用有金属箱体采用武钢生产的冷轧钢板或不锈钢板材料，箱体的防护等级达到 IP54 以上，适用于户外安装

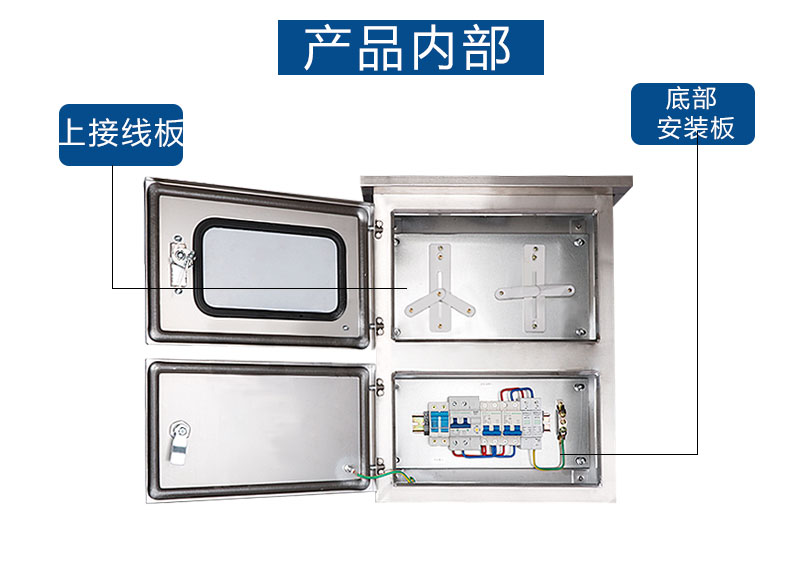

2.箱体采用上下 3 层设计，顶层设计为箱体的帽檐，防止下雨有雨水进入箱体；中间层设计为光伏计量电表，通过透明的玻璃板可观察到电表上的各类数据，并在门锁上设计有封签接口；底层设计为控制及保护区域，方便维护人员维护检修

3.箱体的电网进线孔设计可从底部进线或侧边进线，侧边进线时安装 IP66 防水接头，保证箱体的防护等级

4.箱体的逆变器进线孔设计在底部，方便现场直接接线

5.箱体内的隔离开关采用知名品牌，并具有断开明显的断点，设计容量为逆变器最大输出电流的 1.5 倍以上

6.箱体内设计有光伏过欠压保护装置及电压恢复重合保护装置，该产品除了失压保护外，还可对电网电压不稳定进行保护

7.箱体设计有防雷浪涌保护，浪涌保护器的标准最大放电电流为 40KA，在雷雨频发地区可选用更大的防雷浪涌保护器，最大放电电流可达 100KA

8.箱体设计有过电流保护断路器，保证系统出现过载和短路时，断路器能可靠的分断

9.箱体内部的安装板可根据客户要求配置环氧树脂绝缘板，绝缘板的厚度至少 5mm 以上

10.可根据客户要求配置防孤岛装置
