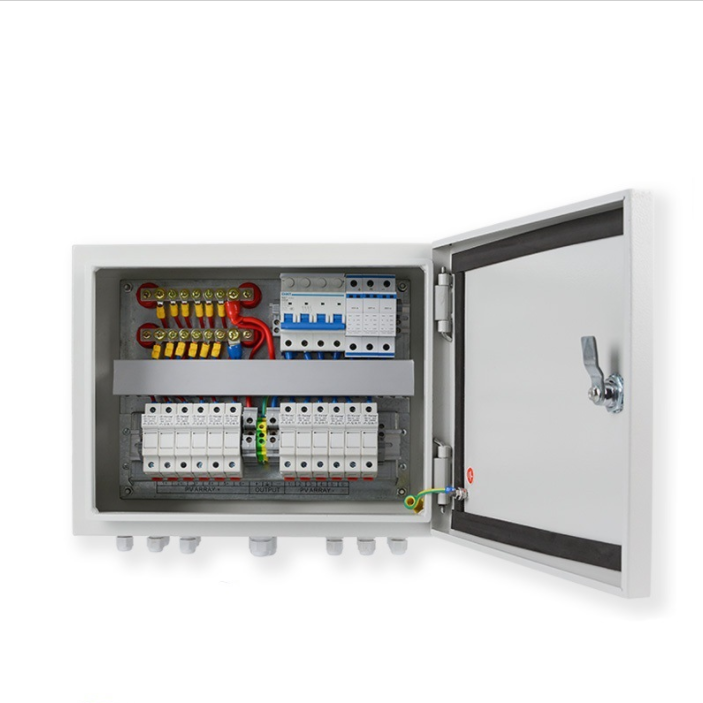

汇流箱在光伏发电系统中是保证光伏组件有序连接和汇流功能的接线装置。该装置能够保障光伏系统在维护、检查时易于切断电路，当光伏系统发生故障时减小停电的范围

直流汇流箱一般用于中大型光伏发电系统中，用户将一定数量、相同规格的光伏组件串联起来，组成一个个光伏阵列，然后再将若干个光伏阵列并联接入光伏汇流箱，把光伏阵列的多路输出电缆集中输入、分组连接，不仅使连线井然有序，而且便于分组检查、维护，当光伏组件阵列局部发生故障时，可以局部分离检修，不影响整体发电系统的连接工作。

1.光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。

2.内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压，电流，功率，电能等信号）

3.主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。

1.汇流箱的按照位置应充分考虑到其外形尺寸及重量

2.汇流箱的安装环境温度应在～25℃`+60℃之间，相对湿度在0～95%之间

3.汇流箱应安装在干燥、通风良好、防尘的地方

4.进出线型式及安装方式：铠装电缆下进下出，室外光伏组件支架后立柱悬挂安装。

5.避免安装在太阳直射的地方，否则过高的温度会减少系统发电量，还可能影响汇流箱的使用寿命

6.为了更好的散热且方便日常维护，安装汇流箱的四个方向保持足够的空间
