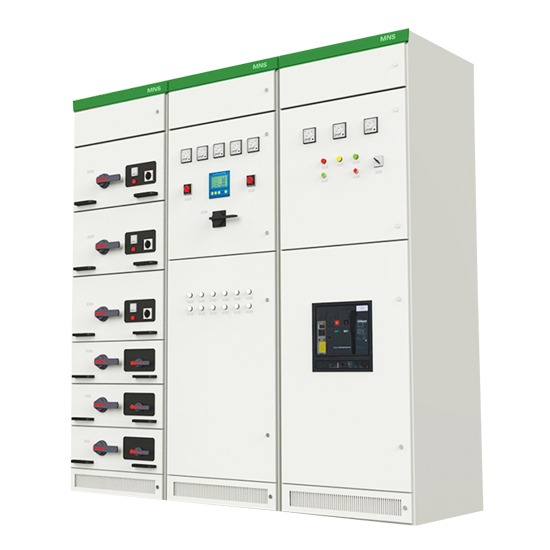

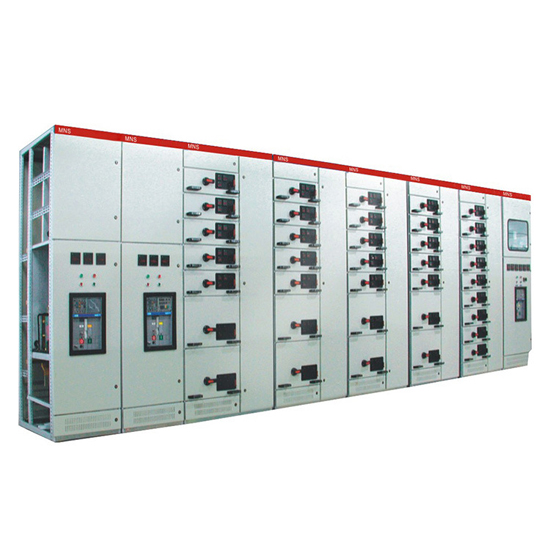

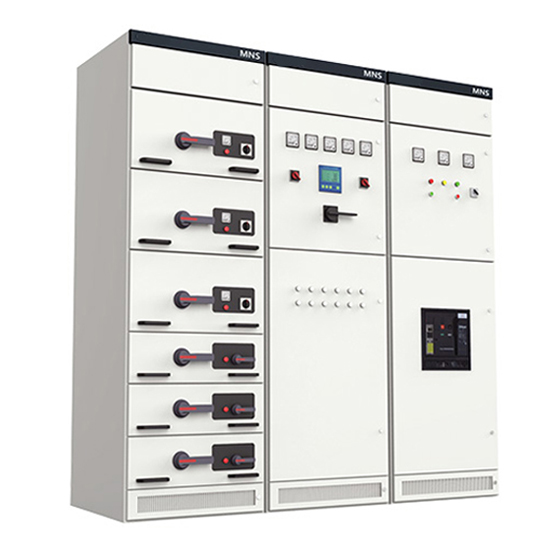

MNS型低压抽出式开关柜是我公司参考了瑞士ABB 公司的MNS 系列低压开关柜并加以综合改进后开发的，是目前国内较先进的低压抽出式开关设备。该产品均由标准化的、成系列的模块组成.

1.周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。

2.周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时有较高的相对湿度，如+20℃时为9 0％，但考虑到由于温度的变化有可能会偶然产生适度的凝露。

3.户内使用，使用地点的海拔高度不得超过2000m。

4.应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。

本开关柜由于引进了瑞士ABB的先进技术，并在其原有基础上加以技术改进，使其更符合我国国情。 柜体采用25mm 为模数的C 型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC 柜中采用高强度的阻燃型工程塑料组件，使其安全性能更可靠，同时加之将国外的功能板加以改型，以200mm 为模数加以组合，便其更有利于PC 柜与MCC 柜混装柜体的设计需求，抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。

1.开关柜类型

受电、母联柜

采用国内外的各种类型的框架式断路器如RMW1、CW1、NA1、DW45、CDW7、MT、E 等系列断路器作为总开关，实现受电或母联功能。

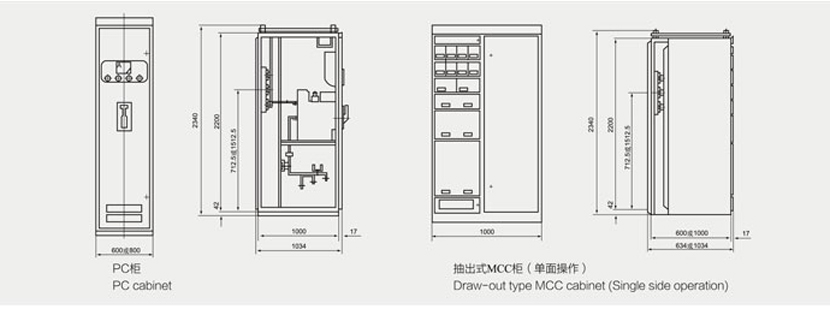

动力中心柜(PC)

采用国内外的各种类型的柜架式断路器如DW45、NA1、CDW7MT、E 系列断路器进行配电。

电动机控制中心(MCC)

由大小抽屉组装而成，各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。

2.抽屉类型

有五种尺寸都是以8E(200mm) 高度，进行模块化结构设计，其有效元器件安装高度为1800mm，使柜体整体布局更合理，更美观。

8E/4: 高200× 宽150× 深400 高度空间平行组合4个抽屉单元

8E/2: 高200× 宽300× 深400 高度空间平行组合2个抽屉单元

8E: 高200× 宽600× 深400 高度空间组装1 个抽屉单元

16E: 高400× 宽600× 深400 高度空间组装1 个抽屉单元

24E: 高600× 宽600× 深400 在24E(600mm) 高度空间组装1个
