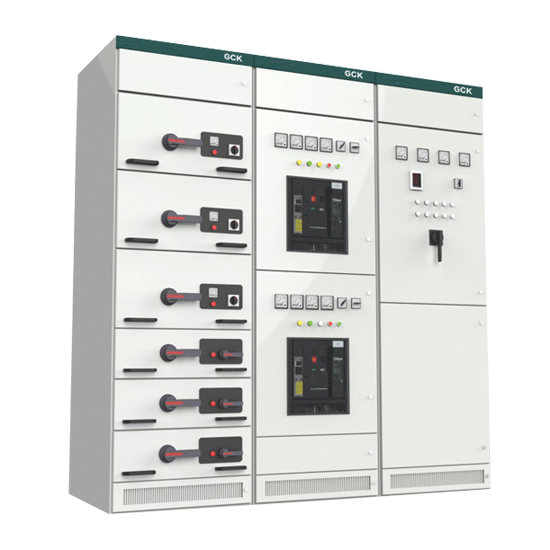

GCK低压抽出式开关柜广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、660V，频率为50Hz、额定电流为5000A及以下的供电系统中的配电和电动机集中控制之用。

GCK是经过是组装而成的高级型低压开关柜，设计符合下列标准：

国家标准GB7251.1-2005《低压成套开关设备》

国际标准IEC60439.1-1992《低压成套开关设备和控制设备》

1.周围空气温度不高于+40℃，不低于-5℃，在24 小时内平均温度不高于+35℃；

2.相对温度在最高温度+40℃时不超过50％，在较低温度时允许有较高的相对温度，如+20℃时为90％；

3.空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃：

4.无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；

5.海拔高度不超过2000 米；

6.开关柜适用于以下温度运输和储存：-25℃至+55℃，在短时间内( 不超过24小时) 不超过+70℃；

7.用户对上述条件不能满足时应与制造厂协商。

开关柜的分类

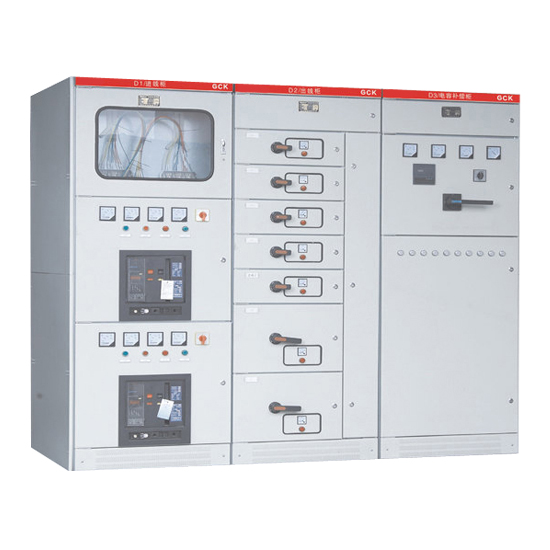

1.受电柜 2.母线联络柜 3.馈电柜 4.电动机控制柜 5.电源切换柜 6.功率因数补偿柜

结构特点

GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，在按需要加上门，档板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点：

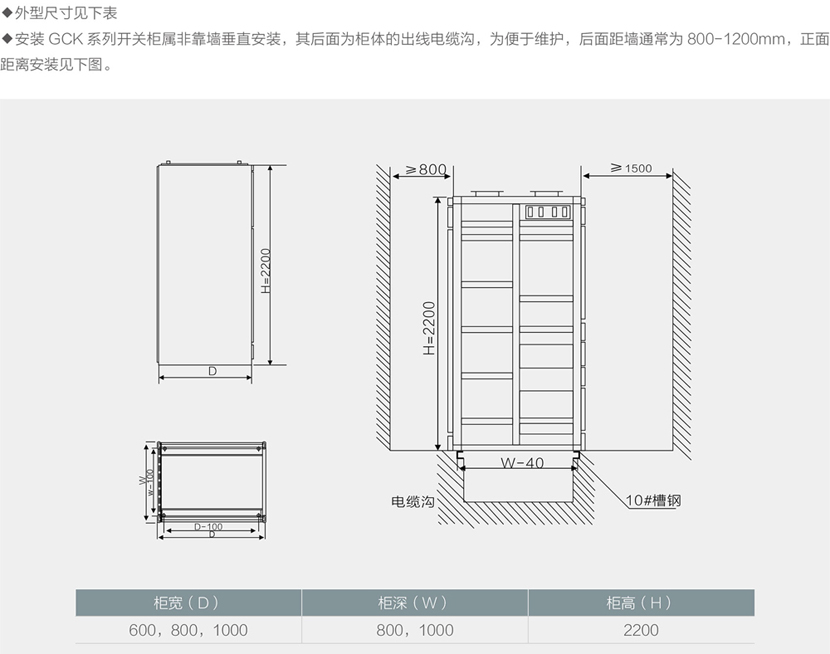

柜架

柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

◇零部件的成型尺寸，开孔尺寸，设备间隔实行模数化(模数E=20mm下同)。

◇内部结构件采用镀锌处理。

◇柜体顶盖为可拆卸式，柜顶的四角装有吊环，用于起吊和装运。

◇柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散。

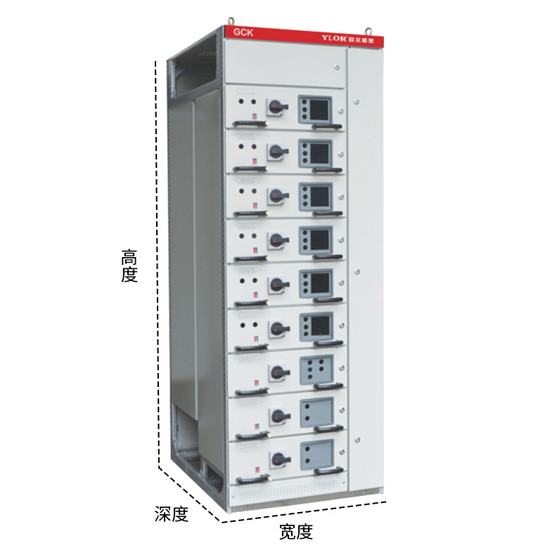

功能单元( 抽屉部分)

◇抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。(外型见上图)。

◇每台MCC柜最多能安装9个1单元的抽屉或18个1/2 单元的抽屉。

◇操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出。

◇抽屉的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。

◇功能单元背面具有主电路进出线插头、辅助电路二次插头。

◇功能单元隔室采用金属隔板隔开。

◇抽屉单元采用旋转式推进机构，具有三位置功能，操作简单可靠。

◇GCK抽屉推进机构采用螺旋轨迹沿定位件运动方式，实现功能单元推进抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁。

1.额定绝缘电压660V/1000V

2.额定工作电压400V/660V

3.辅助电路额定工作电压：交流380V、220V，直流110V、220V

4.母线额定电流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

5.母线额定短时耐受电流：50kA、80kA( 有效值)1 秒

6.母线额定峰值耐受电流：105kA/0.1s、140kA/0.1s、176kA/0.1s

7.分支母线额定电流：630A、1000A、1250A、1600A

8.分支母线额定短时耐受电流：30kA、50kA( 有效值)1 秒

9.分支母线额定峰值耐受电流：63kA、105kA/0.1s

10.外壳防护等级：IP30、IP40

11.母线设置：三相四线制、三相五线制

12.操作方式：就地、远方、自动
