XL-21型低压动力配电柜适用于发电厂及工矿企业中,在交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL-21型低压动力配电箱系户内装置靠墙安装屏前检修。
1.环境温度:-50℃ - +40℃,且24h内的平均温度不超过+36℃;
2.海拔高度:不超过2000m;
3.相对湿度:在周围空气湿度为+40℃时不超过50%;
4.在较低湿度下可以有较高的相对湿度( 如:+20℃时为90%),考虑到温度的变化允许产生适度的凝霜:
5.设备安装时与垂直面的倾斜度应不超过5,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

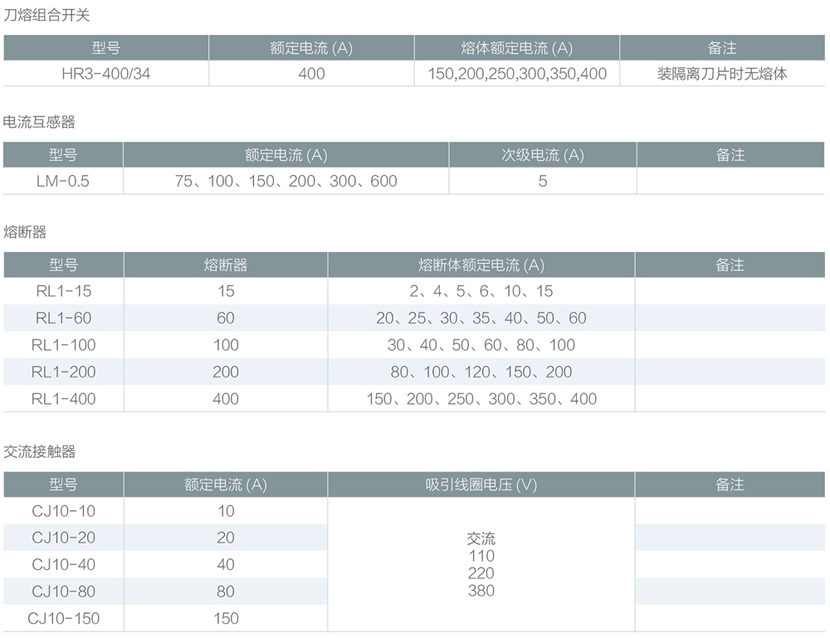

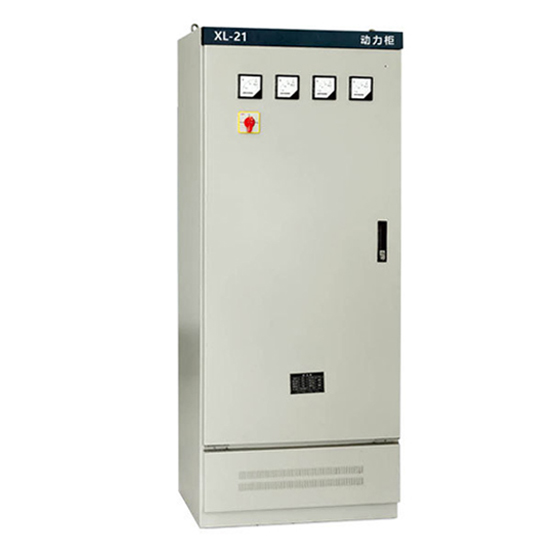

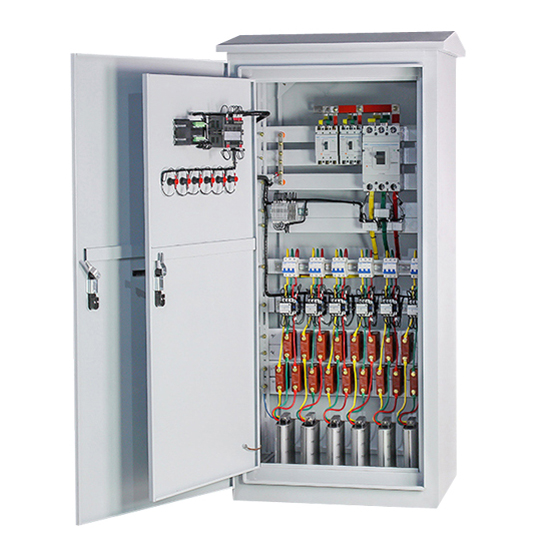

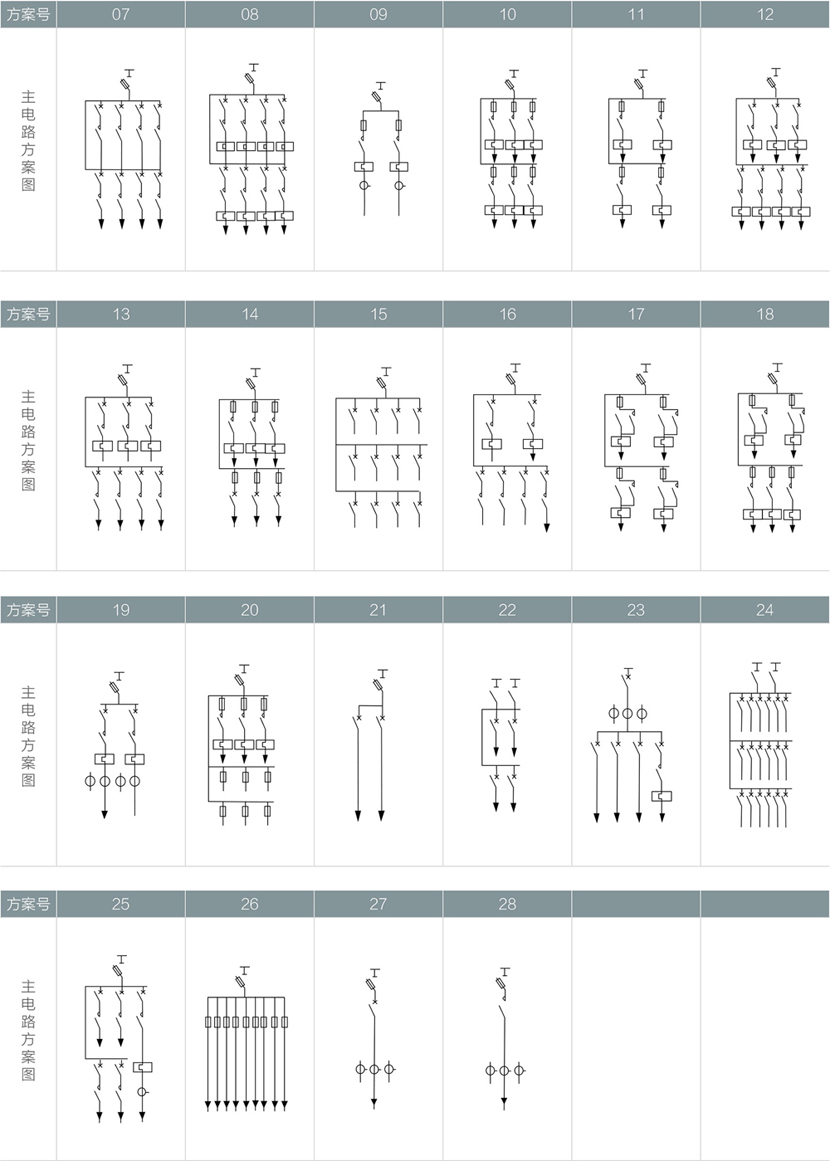

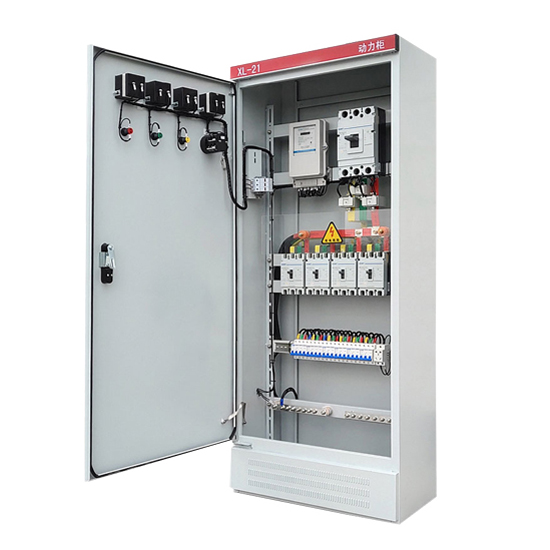

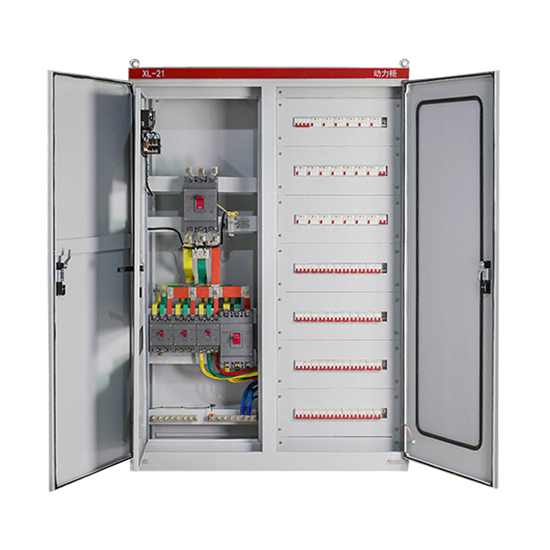

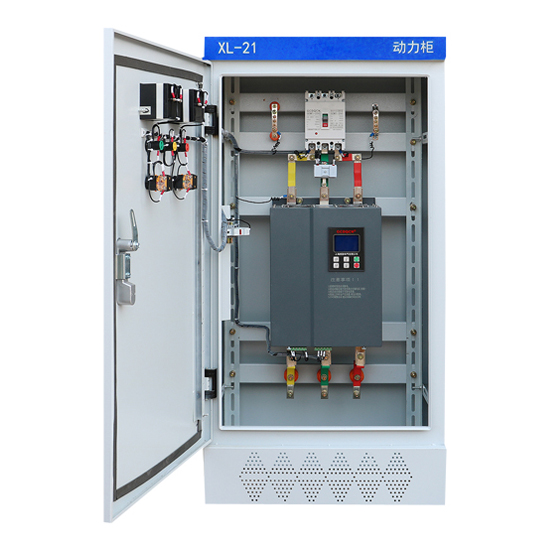

XL-21型低压动力配电柜系封闭式,外壳用钢板弯制而成,刀开关操作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。
