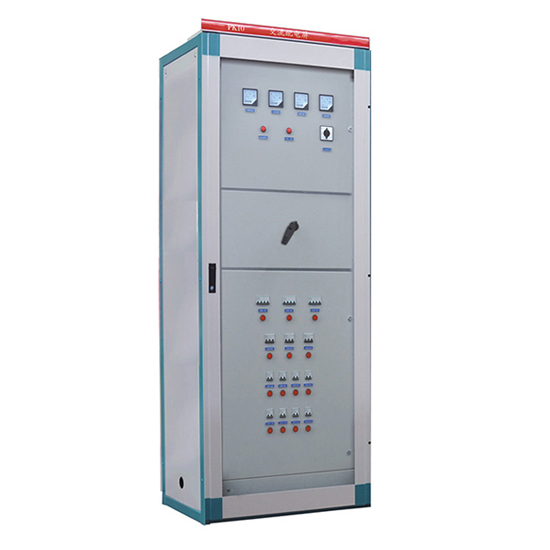

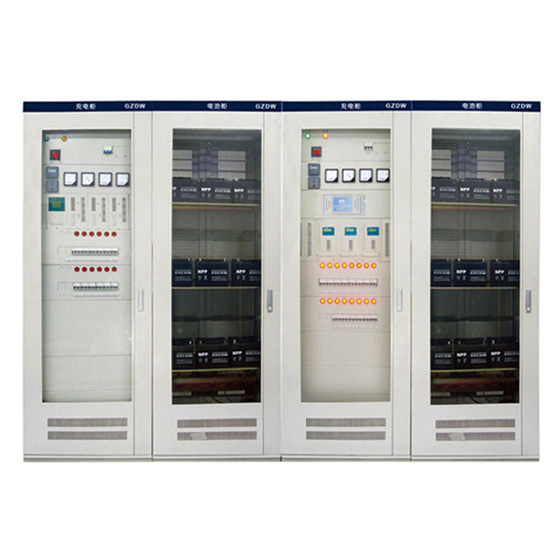

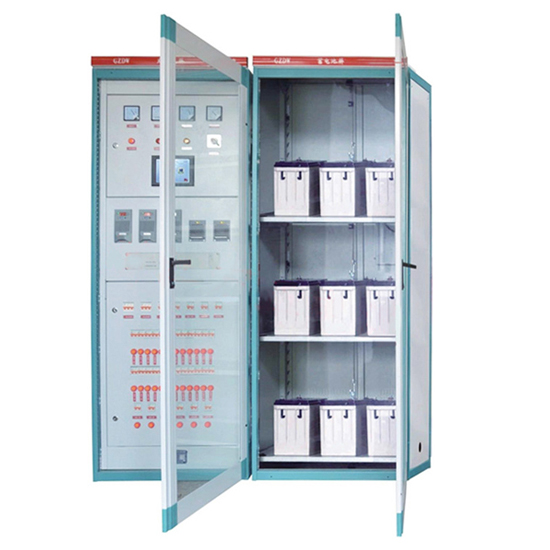

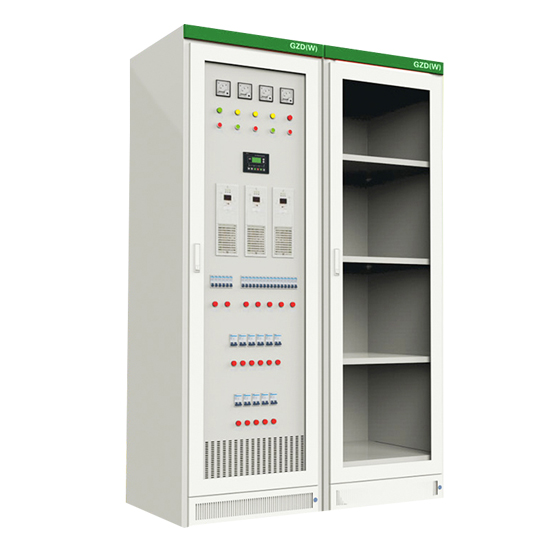

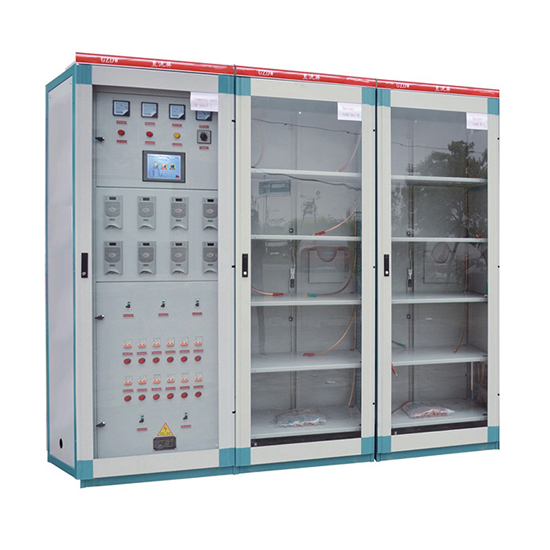

GZDW系列直流电源柜适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。本产品符合GB/T8456-1996《低压直流成套开关设备》的规定。

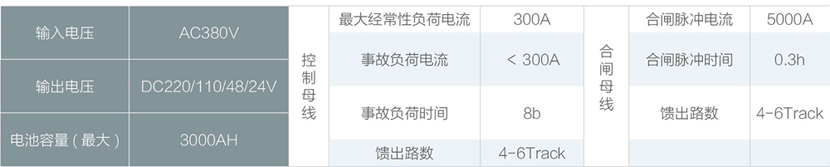

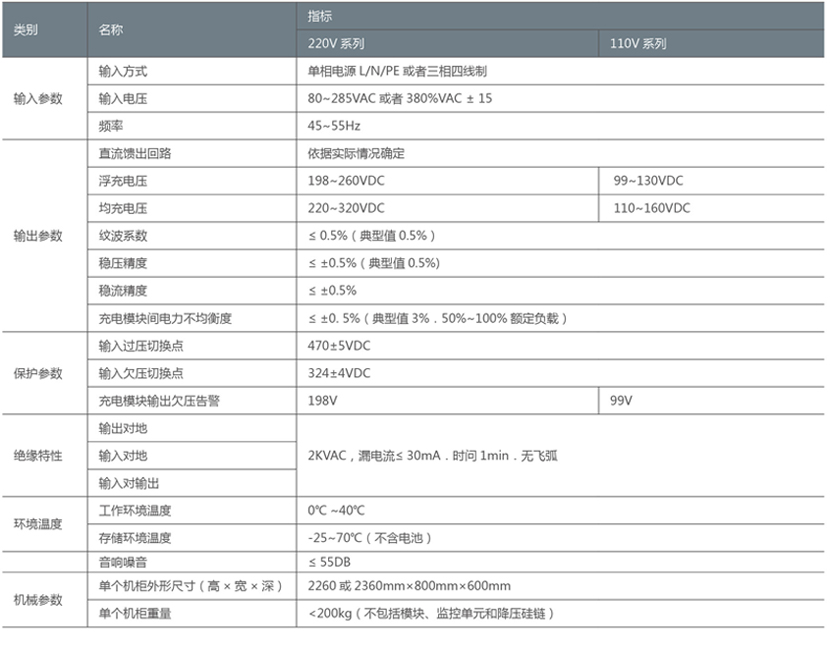

1) 工作电源：AC320V~420V 试机电源：AC320V~420V 50Hz±10%

2) 工作环境温度 ：0℃~45℃

3) 空气相对湿度 ：≤85RH

4) 运行场所：无强烈振动和冲动、无严重尘埃、无腐蚀性气体、无导电性和爆炸性介质、通风良好。

5) 部适用范围：DC110V系统，DC220V系统均能满足使用。

6）直流系统监控模块直流屏多功能集中监控模块是自行开发，全数字化控制、保护、管理、测量的新型直流监控装置。装置硬件高度集成化，采用单板结构（All in one），内含绝缘监察、电池检测、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁符合用户使用习惯。

说明：

本说明书的参数设置均以220V系统为例，110V系统参数作相应调整3系统配置直流电源系统由多功能监控模块，高频开关充电模块，电池模块、直流馈出等几部分组成。

高可靠性

采用开关电源的模块化设计，N+1热备份。

充电模块可以带电热插拔，平均维护时间大幅度减少。

动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。

硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。

可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。

系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。

高智能化

监控模块采用大屏幕液晶汉字显示，声光告警。

可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。

具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。

现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。蓄电池自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。系统采用监控装置内置绝缘监察、电池检测、接地选线、电池活化、硅链调压、中央信号等功能单元，大大方便用户使用；

系统采用独有的“一线通”接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。

1.电模块采用自然冷却方式，平均无故障时间大幅提高，而且可用于环境相对恶劣的场所；

2.充电模块可带电插拔，平均维修时间大幅减少；

3.采用国际新软开关技术，主要器件采用高质量的名牌产品；

4.硬件低差自主均流技术，模块间输出电流最大不平衡度优于±5%

5.可靠的防雷和高度的电气绝缘防护措施，绝缘监测装置实时监测系统绝缘情况，确保系统和人身安全；

6.监控模块采用大屏幕液晶触摸屏显示，真人语音告警；

7.监控程序采用面向对象的设计思想,模块化编程,有利于程序维护与升级；
