FZRN21-12D高压真空负荷开关适用于三相交流10KV、50HZ的电力系统中,或与成套配电设备及环网开关柜,组合式变电站等配套使用,广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等,可作为环网供电或终端,起着电能的分配、控制和保护的作用。
1、周围空气温度:上限+40度,下限-40度;
2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);
3、风压:不超过700Pa(相当于风速34m/s);
4、地震烈度:不超过8度;
5、污秽等级:Ⅳ级;
6、最大日温差:不超过25度;
7、相对湿度:日平均不大于95%,月平均不大于90%;
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

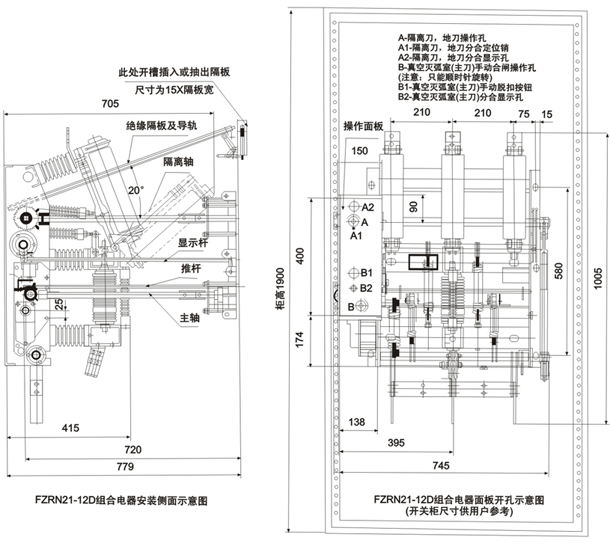

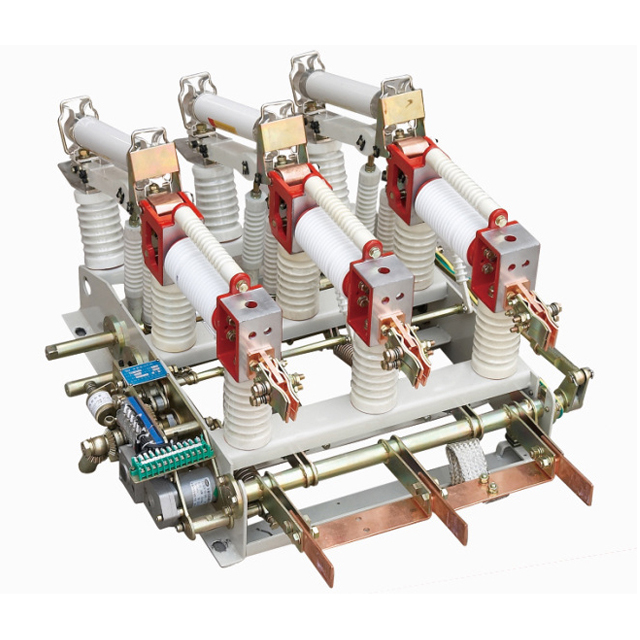

FZRN21-12D高压真空负荷开关主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管、FZN21-12/630A高压真空负荷开关FZN21-12/630A高压真空负荷开关接地开关、弹簧操作机构等组成。
本产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构, 采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关,接地开关之间互相联锁(机械联锁),以防止误操作。
