FZRN21-40.5户内高压交流真空负荷开关(熔断器组合电器)适用于额定电压40.5kV三相交流501h的供电网络中,作为开断负荷电流、过载电流及短路电流之用。尤其适用于无油化,不检修及频繁操作要求的场所。
该产品是专为35Kv箱式变电站设计的,亦可作为独立电器单元应用于电力系统中。本产品体积小、安装方便、操作简单。其结构科学合理,动作灵活可靠。负荷开关可实现免维护,组合电器可配用系列撞针式熔断器,熔断器更换安全方便。
1、周围空气温度:上限+40度,下限-40度;
2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);
3、风压:不超过700Pa(相当于风速34m/s);
4、地震烈度:不超过8度;
5、污秽等级:Ⅳ级;
6、最大日温差:不超过25度;
7、相对湿度:日平均不大于95%,月平均不大于90%;
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

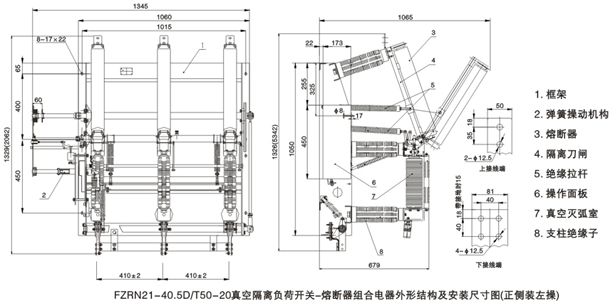

FZRN21-40.5户内高压交流真空负荷开关组合电器为三极联动结构:主要是由框架,真空灭弧室,隔离开关(装有熔断器),接地开关以及弹簧操作机构组成,隔离开关,真空灭弧事和接地开关通过绝缘子固定于框架上,弹簧操动机构装于框架的侧板上。
